Bộ Chia Sóng & Cặp Antenna Định Hướng ACE AD-1000 Tăng Cường Tín Hiệu

Tổng Quan Về Bộ Chia Sóng ACE AD-1000

Bộ Chia Sóng ACE AD-1000 là hệ thống quản lý, phân phối và tăng cường tín hiệu vô tuyến UHF chuyên nghiệp kèm cặp ăng-ten lá định hướng LPDA (Shark Fin) hiệu suất cao. Được thiết kế dành cho các dàn âm thanh biểu diễn sự kiện quy mô lớn, đài truyền hình và các trung tâm hội nghị trang bị nhiều bộ micro không dây, ACE AD-1000 giúp gom toàn bộ anten của các đầu thu về một cặp anten lá duy nhất, mở rộng cự ly phủ sóng lên tới 250 – 300 mét và triệt tiêu hoàn toàn hiện tượng góc chết tín hiệu vô tuyến.

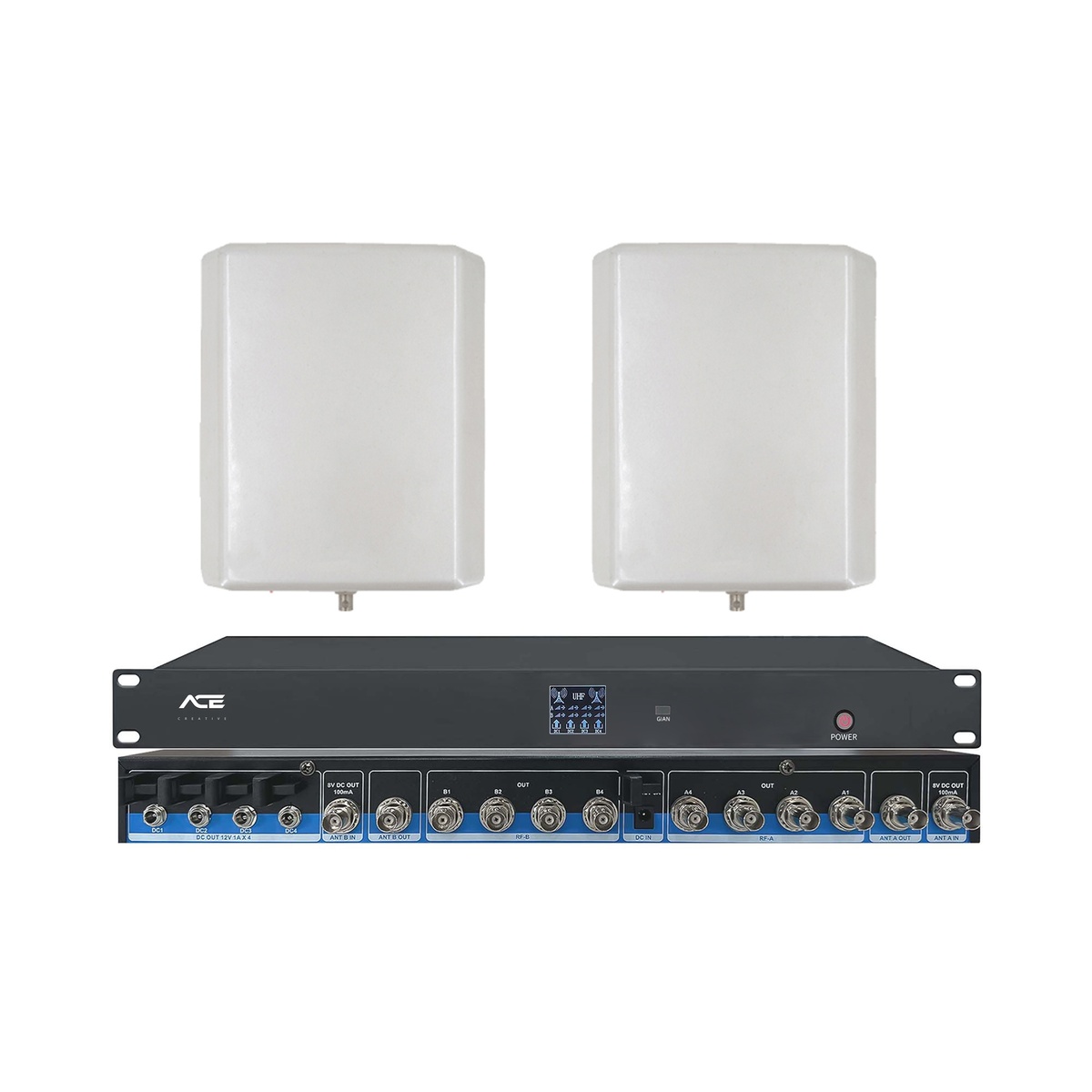

Hình ảnh thực tế Bộ Chia Sóng ACE AD-1000 – Thiết kế đẳng cấp từ ACE Professional Audio

Công Nghệ Đột Phá & Ưu Điểm Nổi Bật Của ACE AD-1000

1. Gom Sóng 4 Đến 8 Đầu Thu Về 1 Cặp Ăng-Ten Duy Nhất

Khi lắp nhiều bộ micro không dây trong cùng một tủ rack kỹ thuật, rừng ăng-ten phía sau máy thường gây ra hiện tượng giao thoa sóng hài và triệt tiêu lẫn nhau. Bộ Chia Sóng ACE AD-1000 giải quyết triệt để vấn đề này bằng cách kết nối toàn bộ các đầu thu về 1 cặp lá sóng định hướng duy nhất, mang lại sự gọn gàng và ổn định tuyệt đối cho tủ máy.

2. Cặp Lá Sóng Định Hướng LPDA (Log-Periodic Dipole Array) 11 Phần Tử

Cặp ăng-ten lá cá mập định hướng sở hữu cấu trúc mảng lưỡng cực 11 phần tử bằng mạch in PCB sợi thủy tinh đa lớp chống chịu thời tiết. Búp sóng định hướng hình tim 180 độ tập trung đón sóng trực tiếp từ hướng sân khấu, loại bỏ tạp âm vô tuyến phản xạ từ phía sau (Hệ số F/B ≥ 14dB).

3. Mạch Khuếch Đại Bù Suy Hao Cáp Tín Hiệu 3 Mức Gain

Tích hợp bộ tiền khuếch đại RF độ ồn thấp (LNA) với 3 mức tùy chọn: +3 dB, +6 dB, +9 dB. Kỹ thuật viên có thể linh hoạt bù đắp lượng suy hao tín hiệu vô tuyến trên các đường dây cáp đồng trục dài từ 20 đến 50 mét kéo từ sân khấu về bàn âm thanh.

4. Cấp Nguồn DC 12V Trực Tiếp Cho 4 Đầu Thu Micro

Mặt sau bộ chia sóng trang bị 4 cổng ra DC 12V 1000mA cách ly độc lập, cấp nguồn trực tiếp cho 4 đầu thu micro. Tính năng này loại bỏ hoàn toàn 4 adapter nguồn cồng kềnh, giúp tủ rack kỹ thuật sạch đẹp và an toàn tuyệt đối về điện.

5. Màn Hình Màu TFT 1.8 Inch Giám Sát Điện Áp

Mặt trước trang bị màn hình màu TFT 1.8 inch hiển thị chi tiết trạng thái kết nối RF và đồng hồ theo dõi điện áp, dòng tải DC trong thời gian thực.

Ứng Dụng Thực Tế Của Bộ Chia Sóng ACE AD-1000 Trong Các Không Gian

• Sự kiện âm nhạc ngoài trời, Sân vận động, Nhà thi đấu: Mở rộng tầm bắt sóng lên đến 250 – 300 mét, không sợ góc chết.
• Hệ thống âm thanh hội thảo nhiều micro (ACE C-400GN, C-800GN): Đảm bảo toàn bộ tín hiệu micro bàn họp ổn định 100%.
• Tủ rack âm thanh lưu diễn chuyên nghiệp (Touring Rack): Gọn gàng, tháo lắp nhanh chóng, bảo vệ tối đa thiết bị.

Bảng Thông Số Kỹ Thuật Quốc Tế (Technical Specifications)

Dưới đây là bảng thông số kỹ thuật chuẩn âm thanh quốc tế (Professional Audio Engineering Specifications) của ACE AD-1000 được trích xuất trực tiếp từ phòng đo kiểm âm học của hãng:

Technical Specifications (Professional Audio Standards)

Trọn Bộ Thiết Bị & Phụ Kiện Đi Kèm ACE AD-1000

Khi mua sản phẩm Bộ Chia Sóng ACE AD-1000 chính hãng tại ProKaraoke.vn, quý khách hàng sẽ nhận được bộ sản phẩm đóng hộp nguyên đai nguyên kiện với đầy đủ các thành phần:

• 01 Máy chủ chia sóng UHF chuẩn 1U rackmount tích hợp màn hình TFT.
• 02 Ăng-ten lá định hướng LPDA (Shark Fin) cao cấp có mạch khuếch đại chủ động.
• 02 Gá kẹp chân micro chuyên dụng (chuẩn ren 5/8″ và 3/8″).
• 04 Cáp cấp nguồn DC 12V nối từ máy chủ sang các đầu thu micro.
• 08 Cáp đồng trục RF chuẩn BNC 50Ω chất lượng cao.
• 02 Cuộn cáp ăng-ten chuyên dụng nối dài.
• Dây nguồn AC 220V & Hướng dẫn sử dụng chính hãng ACE.

Hướng Dẫn Cài Đặt & Vận Hành Chuẩn Kỹ Thuật

1. Lắp máy chủ chia sóng ACE AD-1000 vào ngăn trên cùng của tủ rack kỹ thuật.
2. Nối 8 cổng RF OUT phía sau máy vào các cổng ăng-ten của 4 đầu thu micro bằng cáp BNC đi kèm.
3. Cắm 4 cáp nguồn DC 12V từ AD-1000 sang các đầu thu micro (không cần dùng củ sạc ngoài).
4. Gắn 2 lá sóng LPDA lên chân micro đứng hai bên cánh gà sân khấu, hướng mặt lá về phía ca sĩ/MC.
5. Nối 2 dây cáp đồng trục từ lá sóng về cổng RF IN A và RF IN B trên máy chủ. Bật công tắc nguồn để hoàn tất.
